電感中工字電感是屬于插件電感的一種，它是電子電路或裝置的屬性之一，指的是：當電流改變時，因電磁感應而產生抵抗電流改變的電動勢一些體積較大的固定式電感器或可調式電感器。常用的工字電感被視為軸向電感的立式版，應用方便與軸向電感類似，但是常用的工字電感屬于大體積的電感類型，電流自然也能得到一定的應用提升;那么它的結構、特點、作用有哪些?下面一起來看看：
1.結構
一般由磁心或鐵心、骨架、繞線組、屏蔽罩、封裝材料等組成。工字電感線圈一般由工字形磁芯骨架跟漆包銅線及一些輔料組成的電磁感應元件，它主要是在工字骨架的槽內繞上線圈，線圈的二個頭接到引腳上，鍍上錫保證線圈的二個引腳焊接良好，外面再包上保護套管就形成了一個工字電感。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。

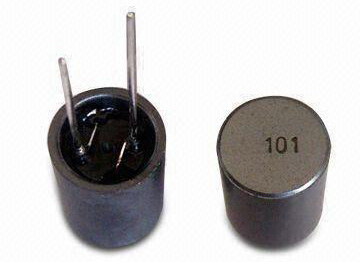

工字電感圖示

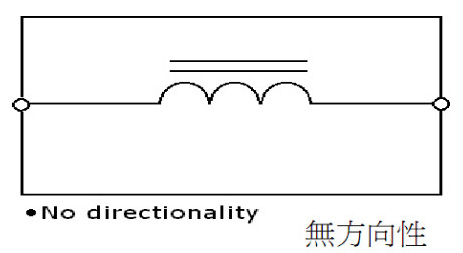

工字電感的對等電路圖
2.特點
(1)體型小的立式電感，占用安裝空間小;
(2)特殊導針結構，不易產生開路現象;
(3)分布電容量小，自共振頻率高;
(4)用PVC或UL熱縮套管保護;
(5)無鉛環保。
3.基本參數
(1)電感值范圍：1.0uH到100000uH之間。
(2)額定電流：基于溫度上升不得超過20℃。
(3)工作溫度范圍：在-20℃到80℃之間。
(4)端子強度：大約2.5公斤以上。
4.作用
(1)儲能：在電源中做濾波作用，使電顯源更加穩定。
(2)振蕩：在開關電路中組成振蕩組件，做升壓作用。
(3)抗干抗：在電源中做扼流圈作用，做差模電感，防止電源中諧波成分污染電網，也阻止電網中的諧波成份干擾到電源，起到穩定的作用。

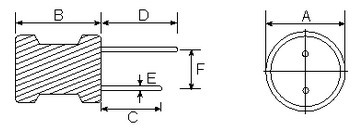

工字電感
以上就是工字電感的結構與作用介紹了。目前工字電感應用廣泛，可用于車載GPS，車載DVD，電源設備，錄影機，液晶顯示屏，電腦，家用電器，玩具，數碼產品，安防技術設備等等電子產品。
