本文利用LM358、場效應管、運算放大器設計制作一臺低壓差、寬范圍的線性直流穩壓電源，該電源在幾乎空載和較大負載情況下都具有可靠的穩壓特性。
1.設計方案
本系統主要由直流穩壓模塊、漏電檢測模塊、關斷保護模塊等組成，下面分別介紹這幾個模塊。
1.1穩壓電源電路

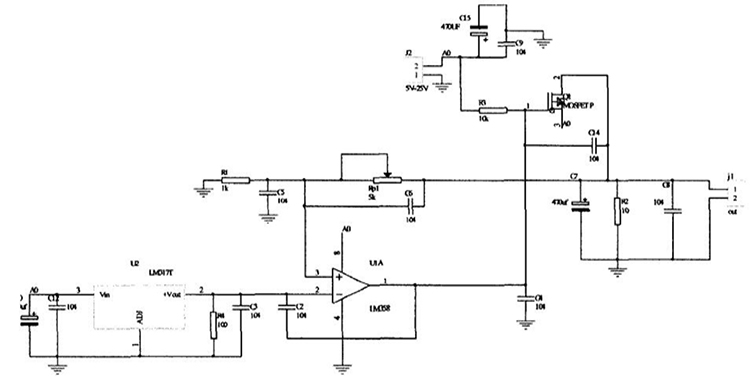

穩壓電源電路如圖1所示，本電路模塊采用了LM358作為穩定放大器，采用P溝道MOS管，LM358內部擁有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，能夠?qū)崿F(xiàn)輸入電壓在5.5～25V變化時，使輸出端穩定在5±0.05V。
圖1 穩壓電源電路
1.2漏電檢測電路
漏電保護裝置要求當輸入電壓為5V時，輸出電壓不小于4.6V，漏電檢測電阻R1兩端電壓最大為0.4V，漏電保護電路正常工作電流為250mV，經計算得出R1電阻不得大于1.6Ω，因此我們選擇1Ω電阻作為檢測電阻。如圖2所示電路，接一個1Ω電阻，經過檢測電阻兩端電壓變化計算電流大小。由于該電壓太小，用減法電路給予放大，放大后的信號遠大于輸入失調電壓.然后用電壓比較器判斷漏電流大小.此電路穩定可靠，經測試，達到了較高的電壓檢測精度。
圖2 漏電檢測裝置電路

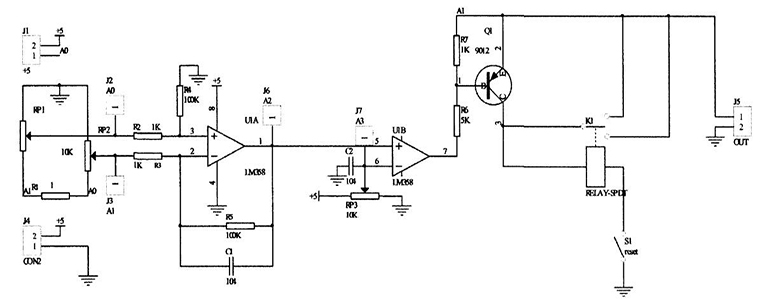

1.3關斷保護分析
關斷保護如圖3所示，R1為檢測電阻，適當調整電阻R1的值，當電路漏電電流為30mA時，R1兩端電壓差值，經過LM358兩級放大送到三極管基極，使三極管導通，繼電器K1吸合，常閉觸頭斷開，斷開負載供電，同時常開觸頭閉合形成自鎖。當漏電故障排除后，按常閉復位按鈕S1，電路恢復到初始狀態。
圖3 關斷保護電路
2.系統分析測試
2.1穩壓電源電路測試
電壓調整率的測試方案：負載R為固定5Ω，當輸入電壓在5.5～25V變化時，記錄測量輸出電壓，觀察結果是否在5±0.05V范圍內變化，計算電壓調整率，Su=|Uo2一Uo1|/Uo2×100(Uo1為輸入電壓為5.5V時的輸出電壓，Uo2為輸入電壓為25V時的輸出電壓)。
2.2漏電保護電路測試
穩壓電源去掉5Ω的負載，切換到漏電保護檔，此時工作電壓為5V。接入一個20Ω的負載，并在模擬支路里串入一個330Ω的可調電阻，并串人數字萬用表監測模擬漏電支路電流，以觀察漏電保護路的可靠性和靈敏度。
3.測試結果及分析
3.1測試結果

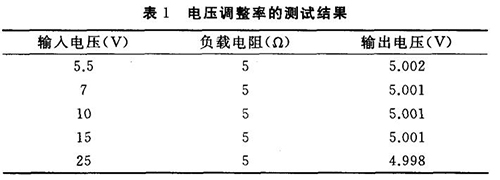

電壓調整率的測試結果如表1所示。
3.2結果分析
經測試，當支路電流達到29.6mA，繼電器吸合并自鎖，斷開負載。調小支路電流到26mA，按下復位按鈕，電路恢復正常檢測狀態。經反復測試，電路可靠穩定，達到安全使用要求。動作電流的誤差絕對值=|30-29.6l/30×100%=1.3%。
結束語
本文總結了基于LM358的直流穩壓電源及漏電保護系統設計。經過反復調試，所得的實驗結果顯示數據誤差在±0.002V，遠遠小于市場上其他穩壓電源的允許誤差，符合設計要求。本系統在使用的過程中工作穩定可靠，電路功能完善，結構完整，操作方便，能夠滿足用戶使用的多種需求。
