晶體三極管又稱半導體三極管，簡稱晶體管或三極管。在三極管內，有兩種載流子：電子與空穴，它們同時參與導電，故晶體三極管又稱為雙極型晶體三極管，簡記為BJT(英文Bipo1ar Junction Transistor的縮寫)。它的基本功能是具有電流放大作用。
一、結構

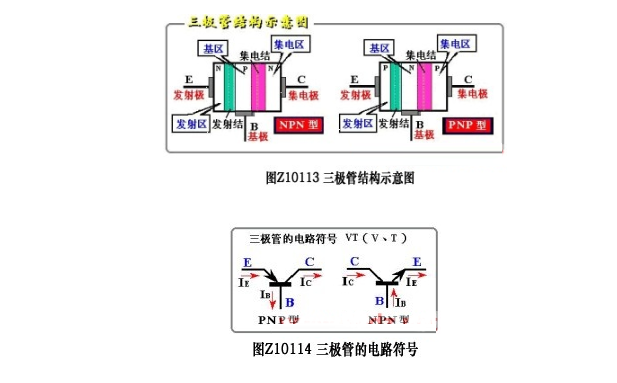

圖Z0113和圖Z0114 給出了NPN和PNP型兩類三極管的結構示意圖和表示符號。它有兩個PN結(分別稱為發射結和集電結)，三個區(分別稱為發射區、基區和集電區)，從三個區域引出三個電極(分別稱為發射極e、基極b和集電極c)。發射極的箭頭方向代表發射結正向?qū)〞r的電流的實際流向。
為了保證三極管具有良好的電流放大作用，在制造三極管的工藝過程中，必須作到：
① 使發射區的摻雜濃度最高，以有效地發射載流子;
② 使基區摻雜濃度最小，且區最薄，以有效地傳輸載流子;
③ 使集電區面積最大，且摻雜濃度小于發射區，以有效地收集載流子。
二、分類
在實際應用中，從不同的角度對三極管可有不同的分類方法。
按材料分，有硅管和鍺管;
按結構分，有NPN型管和PNP型管;
按工作頻率分，有高頻管和低頻管;
按制造工藝分，有合金管和平面管;
按功率分，有中、小功率管和大功率管等等。
