了解mos管（場效應管）工作原理前，首先要知道什么是mos管？這里先做一個簡單的介紹，更詳細的介紹請點擊《什么是mos管詳細介紹》

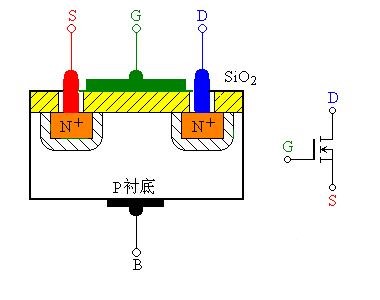

1、什么是mos管
場效應晶體管（Field Effect Transistor縮寫（FET））簡稱場效應管（又叫mos管）。主要有兩種類型（junction FET-JFET）和金屬-氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

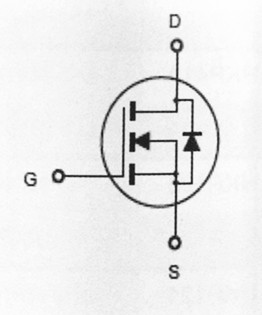

2、mos管G、S、D符號說明
G--------gate 柵極
S--------source 源極
D--------drain 漏極
3、mos管工作原理

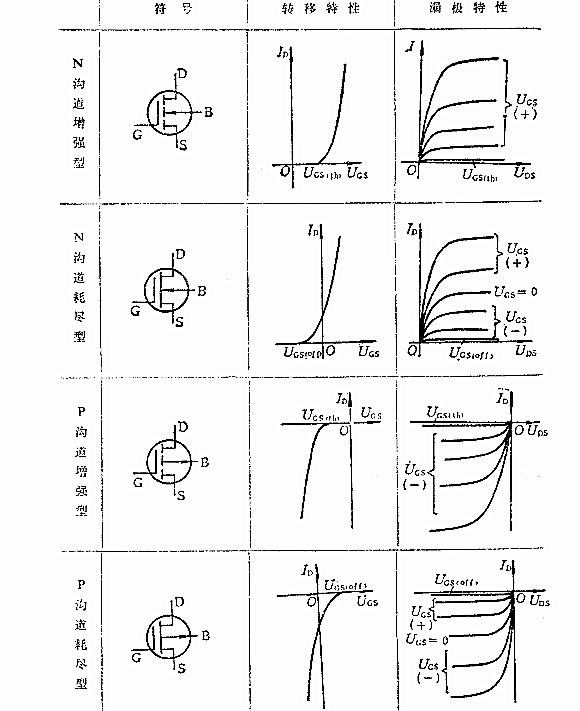

了解工作原理前先了解一下兩種工作模式的mos管：
N溝道的電源一般接在D，輸出S，
P溝道的電源一般接在S，輸出D。
增強耗盡接法基本一樣。
P是指P溝道,
N是指N溝道。
4、兩句話讀懂mos管工作原理：N溝道MOS的特性，Vgs大于一定的值就會導通，適合用于S（源極）接地時的情況，只要G（柵極）電壓達到一定電壓（如8～40V）更詳細的驅動電壓點擊《MOS管參數表》。P溝道MOS的特性，Vgs小于一定的值就會導通，適合用于S（源極）接VCC時的情況。雖然P溝道MOS可以很方便地用作電路驅動，但由于導通電阻大，價格貴，替換種類少等原因，在電路驅動中，通常還是使用N溝道MOS。
5、mos管主要應用
mos管最顯著的特性就是開關特性好，所以被廣泛應用在需要電子開關的電路中，常見的如開關電源、馬達驅動、照明調光等輸入高阻抗電子電路。

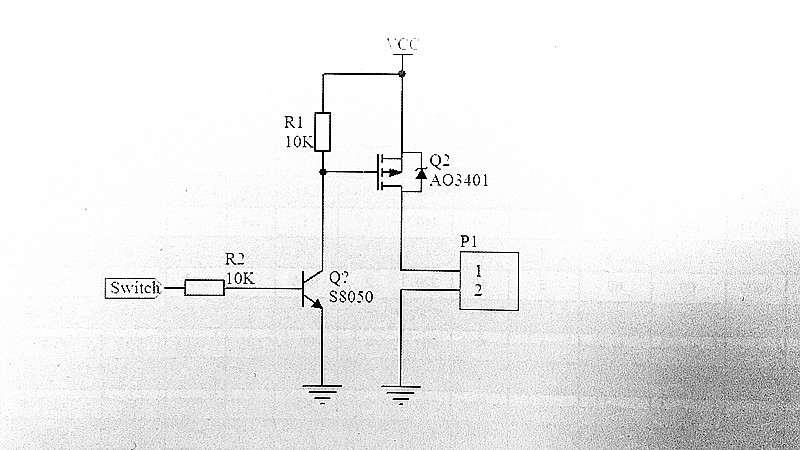

6、mos管基本應用電路
了解完mos管工作原理，設計好電路圖紙，下一步就是mos管選型，選型前必須深入了解mos管更詳細的參數，請點擊《mos管詳細參數說明》，了解完參數，型號選擇請參考《mos管封裝參數表》更可以直接下載對應型號的PDF規格書技術文檔。
